Incărcătorul de telefon

Descarcă instrucțiunile de asamblare -> click pe icon-ul .PDF
(ultima actualizatre: rev. 1.1 / Aug. 2026)

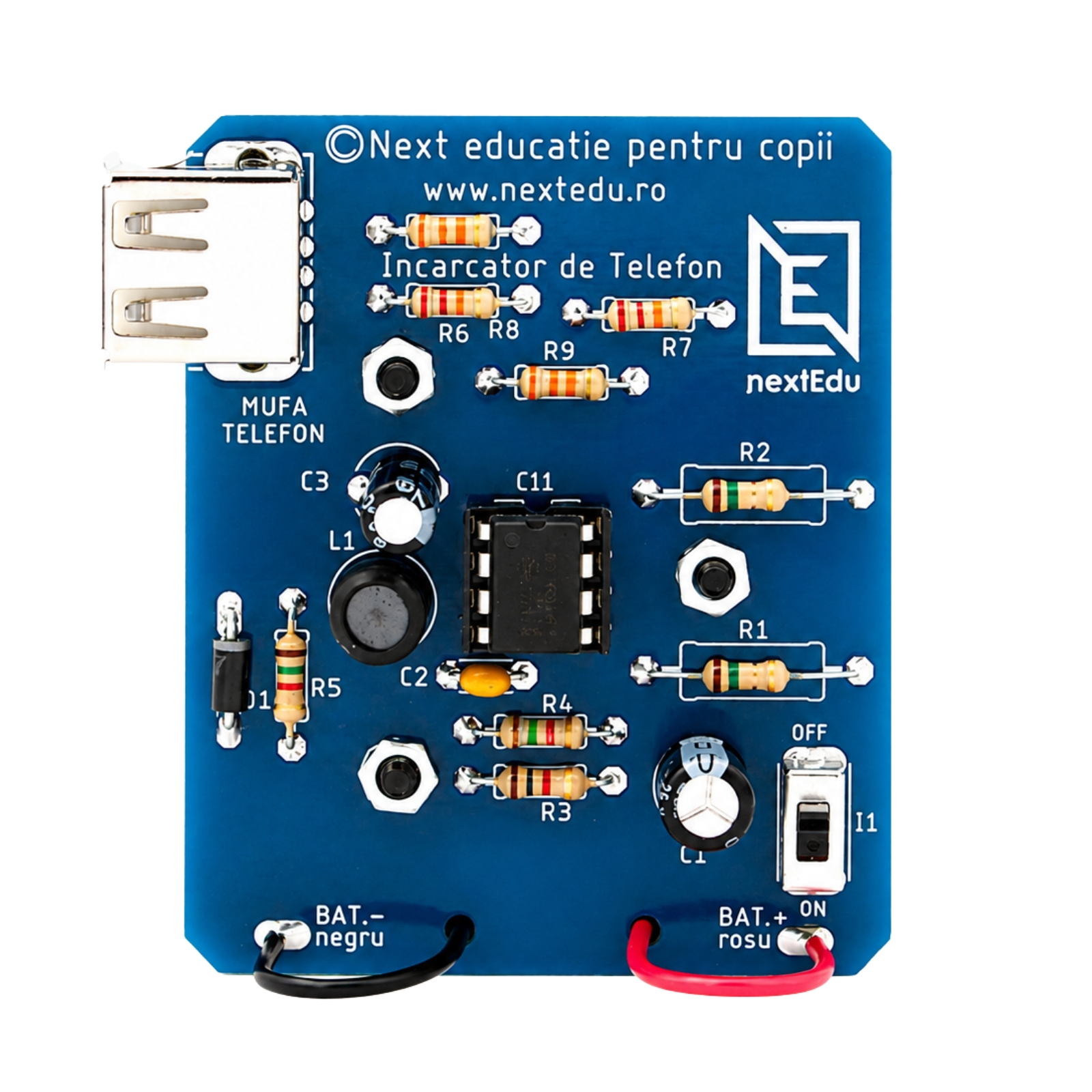

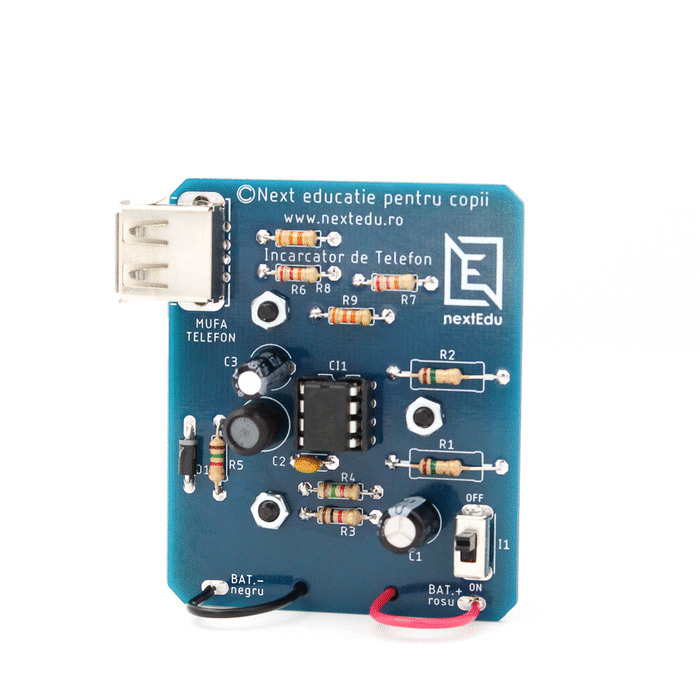

  Cum funcționeză Încărcătorul de Telefon?

În primul rând, funcționează cu o baterie de 9V. După pornirea aparatului, este necesar doar să introduceți un cablu USB-A la mini-USB sau USB-C compatibil cu discpozitivul vostru (telefon, tabletă etc.) pentru încărcare. În esență, dispozitivul este o mini-sursă de tensiune în comutație (SMPS, de tip down-converter) care ajustează tensiunea de 9V de la o baterie, la aprox. 5V necesari pentru standarul de încărcare ale dispozitivelor mobile cu acumulatori (telefoane, tablete etc.)

  Ce poți învăța realizând acest montaj electronic?

Aptitudini / competențe dezvoltate: construcția electronică pune în evidență modul de transformare / conversie al energiei electrice (implicit tensiune și curent electric) de la valori mai mari (9V în cazul de față) la 5V, prin tehnologii cunoscute ca SMPS (switch mode power supply) sau down-converter / up-coverter. Util în lecții de fizică mai avansate și experimente moderne de ridicare / coborâre a unei tensiuni electrice nepericuloase.

Mai multe aplicații găsești explicate în instrucțiunile de asamblare de AICI.

  Mod de utilizare ca VU-metru audio (Ritmometru):

• se conectează bateria de 9V având grijă la polaritate (poziția corectă în soclu)
• se acționează întrerupătorul ON/OFF pentru pornirea aparatului
• se conectează o sursă de semnal / muzică / zgomot / voce printr-un cablu JACK-JACK, stereo, 3.5mm la intarea "INTRARE MUZICĂ"
• se reglează rezistorul semi-variabil (trimmer) de "SENSIBILITATE", cu șurubelnița din PEI, pentru o deplasare liniară pe toată lungimea bargrapgh-ului de LED-uri, in ritmul muzicii / sunetului etc.

  Caracteristici și funcții:

• funcționare în mod „plug-and-play”, doar introduci o baterie de 9V în soclu, îl pornești și conectezi telefonul
• poate încărca majoritatea dispozitivelor mobile (telefoane, tablete etc. - totuși resursele dintr-o baterie de 9V sunt limitate)
• este portabil și util în situațiile în care nu ai acces la o priză pentru a-ți încarca dispozitivele

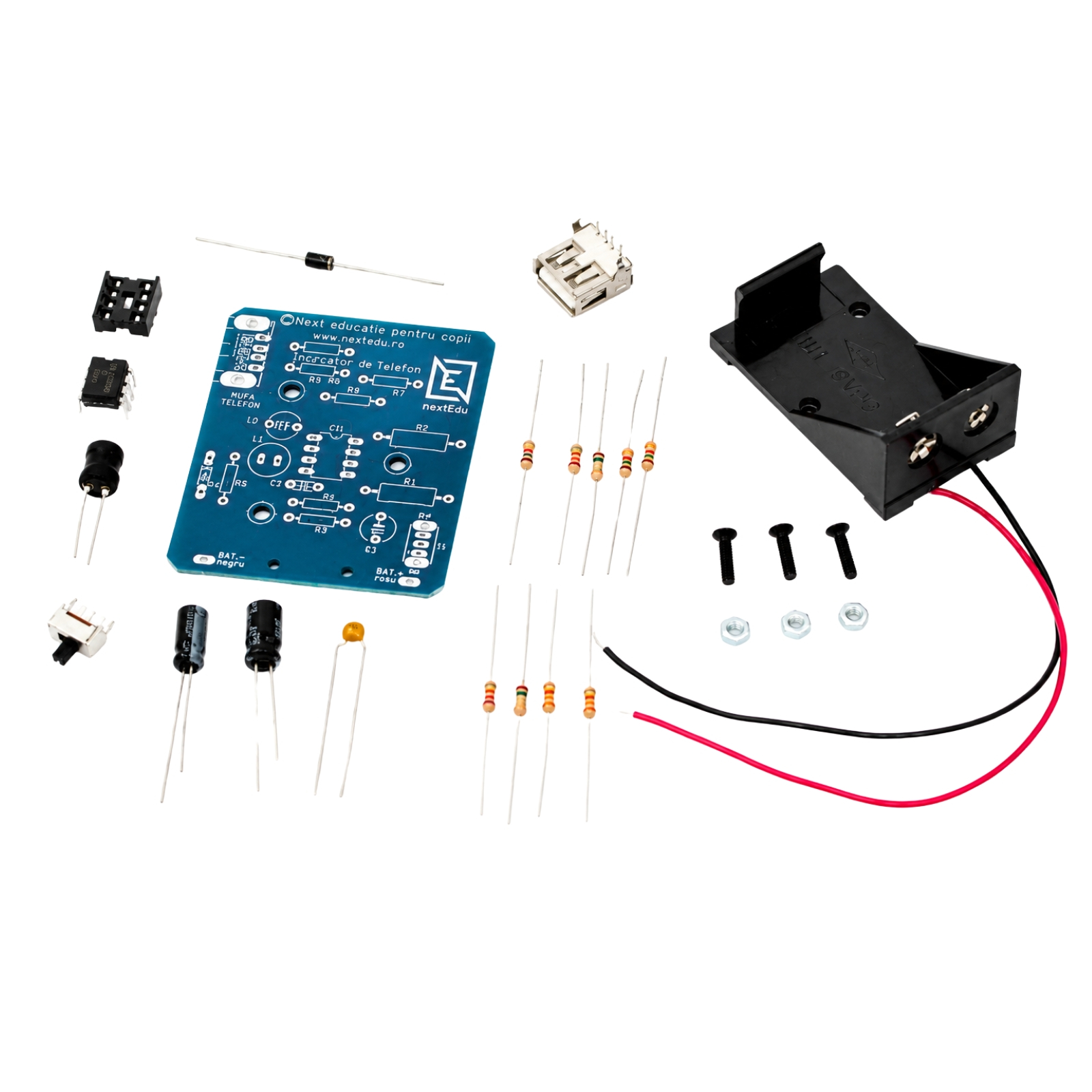

  Conținut pachet (KIT):

• 1 x placă de circuit imprimat
• 9 x rezistoare
• 2 x condensatoare polarizate electrolitice
• 1 x condensator nepolarizat
• 1 x diodă
• 1 x inductor (bobină)
• 1 x circuit integrat
• 1 x soclu circuit integrat
• 1 x întrerupător ON/OFF
• 1 x conector USB-A
• 1 x suport baterie 9V (6F22)
• 3 x piulițe și 3 x șuruburi pentru suportul de baterie
