Ritmometrul

Descarcă instrucțiunile de asamblare -> click pe icon-ul .PDF
(ultima actualizatre: rev. 1.1 / Aug. 2026)

  Cum funcționeză Ritmometrul?

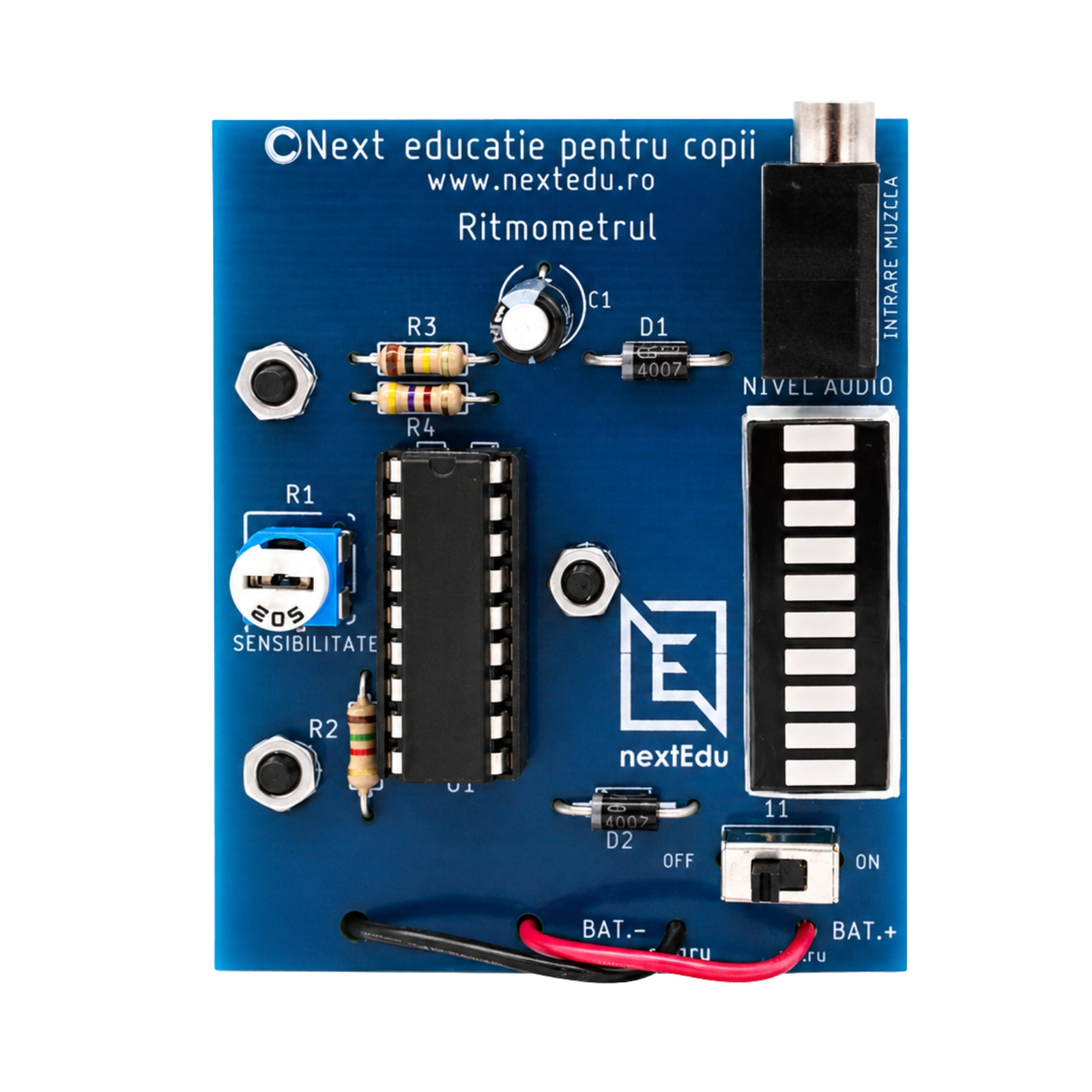

În primul rând, funcționează cu o baterie de 9V. După pornirea aparatului, este necesar să reglați, cu ajutorul șurubelniței din PEI, rezistorul semi-reglabil de pe placă, astfel încât la apariția muzicii pe care o furnizați din laptop, mp3 player etc. ritmul muzicii să fie indicat de VU-metru / Ritmometru.

  Ce poți învăța realizând acest montaj electronic?

Aptitudini / competențe dezvoltate: construcția electronică pune în evidență muzica și ritmul muzicii, al sunetelor și zgomotelor, într-un mod vizual plăcut, inspirat de sistemele audio de redare (combine muzicale, console de DJ, etc.). VU-metrul este un dispozitiv audio-video deosebit de util în monitorizarea evoluției muzicii și a ritmurilor.

Mai multe aplicații găsești explicate în instrucțiunile de asamblare de AICI.

  Mod de utilizare ca VU-metru audio (Ritmometru):

• se conectează bateria de 9V având grijă la polaritate (poziția corectă în soclu)
• se acționează întrerupătorul ON/OFF pentru pornirea aparatului
• se conectează o sursă de semnal / muzică / zgomot / voce printr-un cablu JACK-JACK, stereo, 3.5mm la intarea "INTRARE MUZICĂ"
• se reglează rezistorul semi-variabil (trimmer) de "SENSIBILITATE", cu șurubelnița din PEI, pentru o deplasare liniară pe toată lungimea bargrapgh-ului de LED-uri, in ritmul muzicii / sunetului etc.

  Caracteristici și funcții:

• poate fi incorporat într-un amplificator audio staționar sau poate fi folosit separat
• alimentat din baterie, poate fi izolat complet față de echipamentul în care se face măsurătoarea
• tensiune unică de alimentare: 9V (baterie 6F22)
• intrare semnal audio prin jack 3.5mm mamă
• protecție la conectarea inversă a bateriei
• 10 LED-uri dispuse in bargraph pentru afișarea intensității sunetului

  Conținut pachet (KIT):

• 1 x cablaj imprimat
• 3 x rezistoare
• 1 x condensator electrolitic
• 2 x diodă
• 1 x soclu circuit integrat
• 1 x circuit integrat
• 1 x rezistor semivariabil (trimmer)
• 1 x bargraph de 10 LED-uri
• 1 x întrerupător ON/OFF
• 1 x mufă JACK-mamă

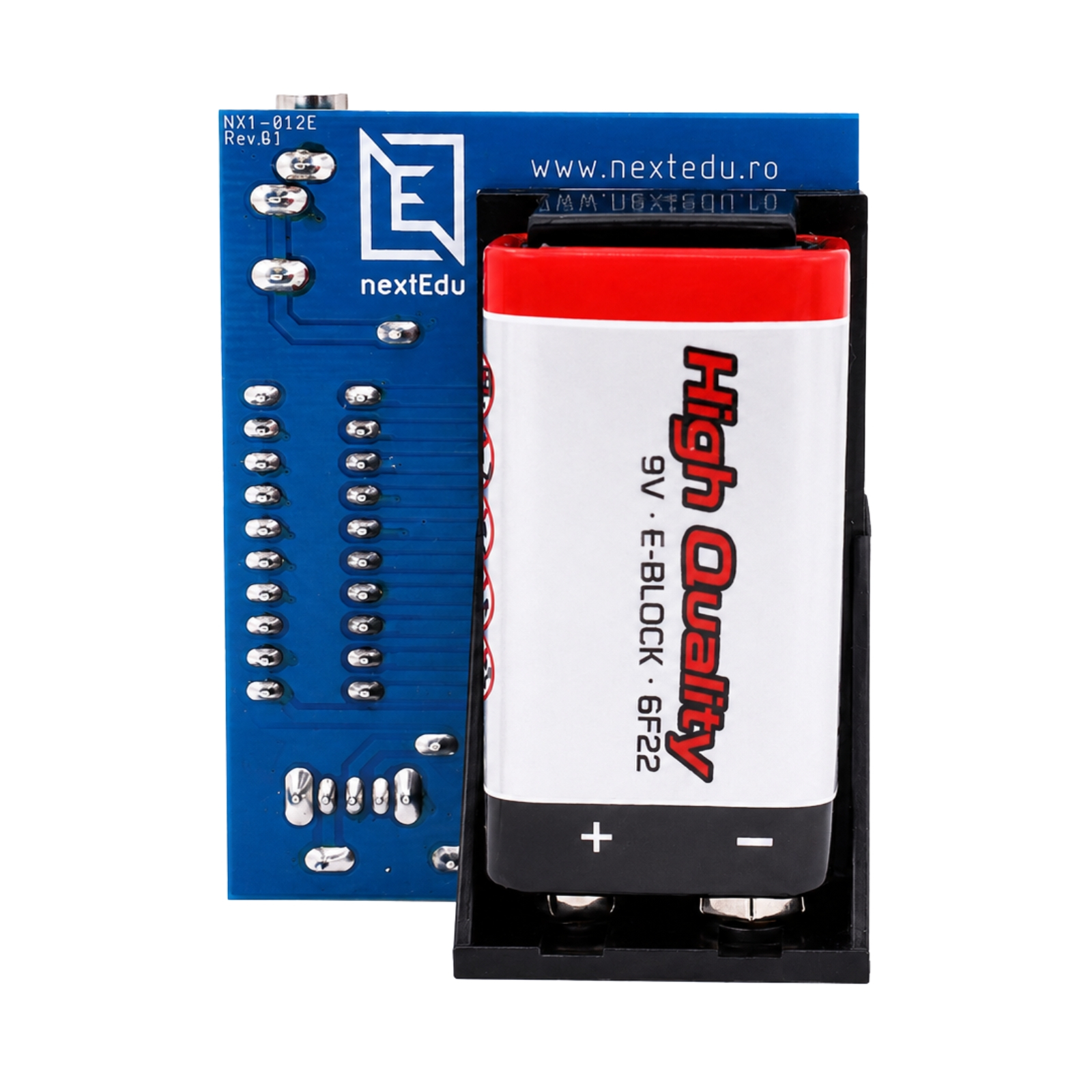

• 1 x soclu pentru baterie
• 3 x piulițe și 3 șuruburi pentru soclu de baterie
