Amplificatorul de ghiozdan

Descarcă instrucțiunile de asamblare -> click pe icon-ul .PDF
(ultima actualizatre: rev. 1.1 / Aug. 2026)

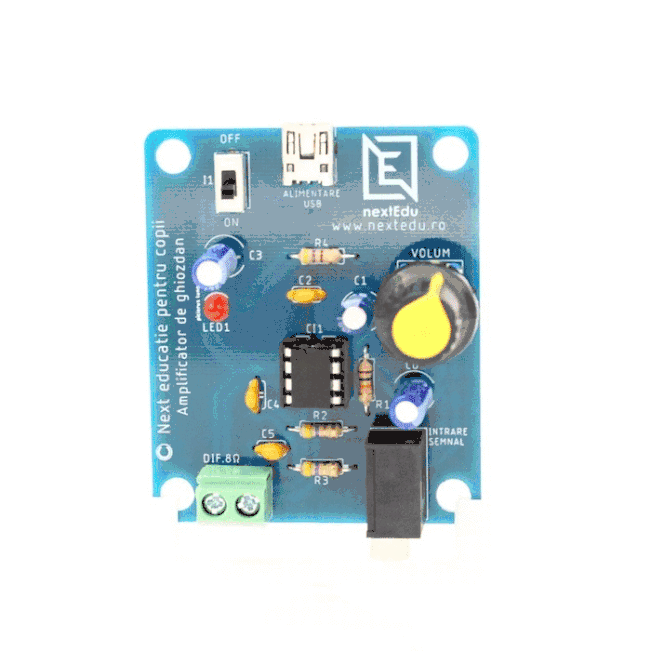

  Cum funcționeză Amplificatorul de ghiozdan?

În primul rând, funcționează cu un cablu USB, conectat la laptop, PC, power bank / acumulator extern etc.. După pornirea aparatului, este necesar să reglați sursa de semnal (muzica, sunet etc.) la un volum redus. Circuitul integrat specializat de pe placa de circuit imprimat (TDA2822) este un amplificator audio de putere care reușește să amplifice semnalele de audiofrecvență de nivel mic, de câteva zeci sau chiar sute de ori, audița putând avea loc într-un difuzor relativ mic, de aprox. 1W. Nivelul volumului se reglează cu potențiometru.

  Ce poți învăța realizând acest montaj electronic?

Aptitudini / competențe dezvoltate: construcția electronică pune în evidență amplificarea semnalelor de joasă frecvență, respectiv a muzicii generate de un laptop sau calculator, de un MP3 player sau telefon de generație mai veche, cu mufă JACK. Reglajul de câștig (amplificare) al etajului amplificator se face cu un potențiometru de pe placa de circuit imprimat. Se poate experimenta cu difuzoare de 4Ω respectiv 8Ω și se poate studia diferența. Montajul se poate interfața ușor cu NXT-007A (Supermicrofonul), astfel că puteți amplifica semnalele de la Supermicrofon direct in difuzorul Amplificatorului de ghiozdan (NXT-003I), cu atenție și reglaje fine de volum pe ambele KIT-uri.

Mai multe aplicații găsești explicate în instrucțiunile de asamblare de AICI.

  Mod de utilizare ca amplificator audio pentru boxă (mini-stație):

• utilizând un cablu audio jack-to-jack de 3.5mm (se găsește la orice magazin / supermarket – secțiunea audio) și un cablu mini USB, poți să creezi o mică stație audio folosind, fie un difuzor sau o mică boxă ce o ai la îndemână prin casă și pe care o poți folosi ( de maxim 5W și 4Ω sau 8Ω – scrie pe cutia boxei sau pe spatele difuzorului).

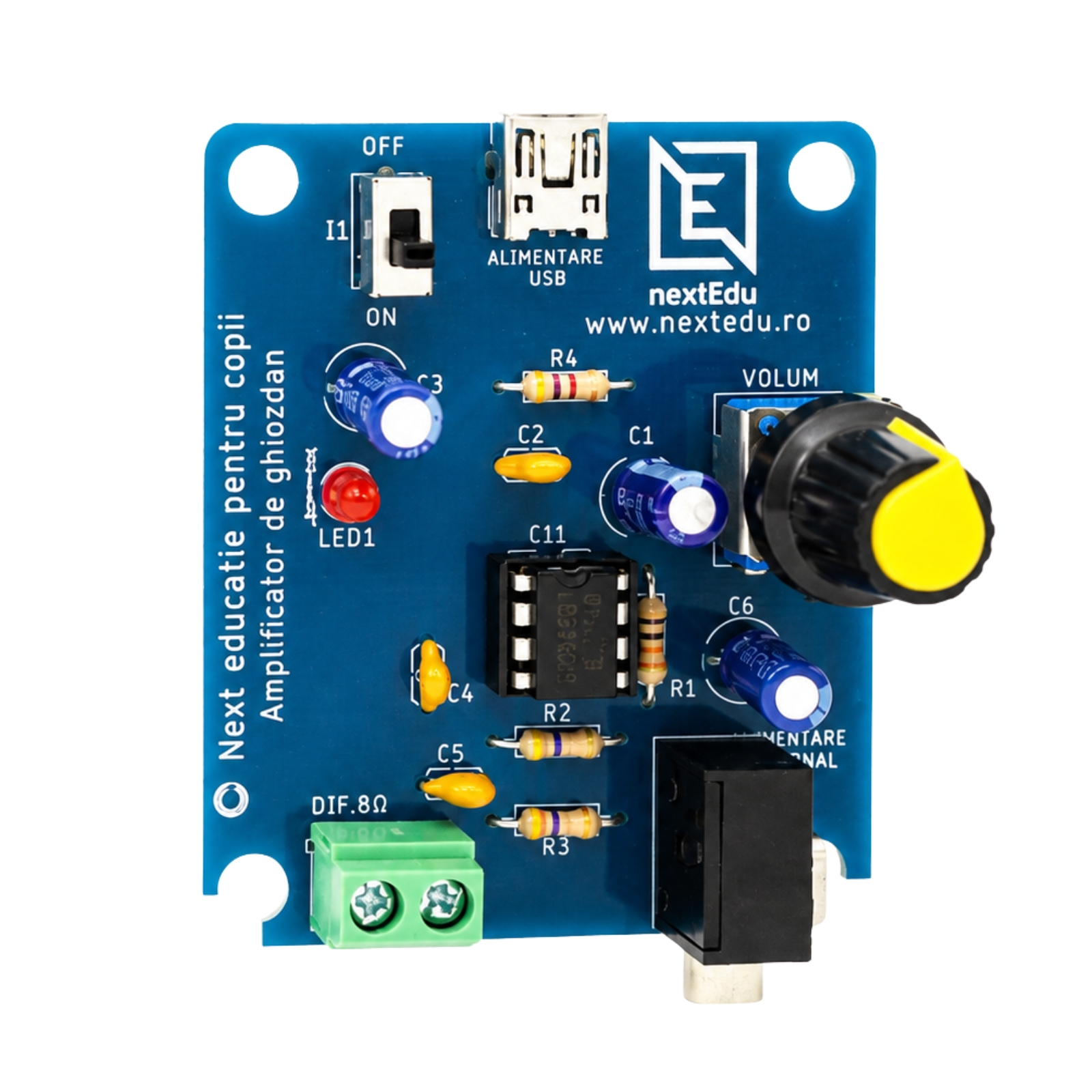

  Caracteristici și funcții:

• capabil să ofere audiție confortabilă într-o boxă mică sau difuzor (neinclusă în KIT)
• portabil, necesită doar o sursă de semnal și un alimentator (PowerBank / laptop etc.)
• are reglaj de volum cu potențiometru
• LED roșu indicator de funcționare
• putere de audiofrecvevnță: aprox. 1W
• surse de semnal de intrare recomandate : tabletă, MP3-player, iPod, telefon, radio, TV etc.
• însoțit de mufă JACK-mamă  (intrare semnal)

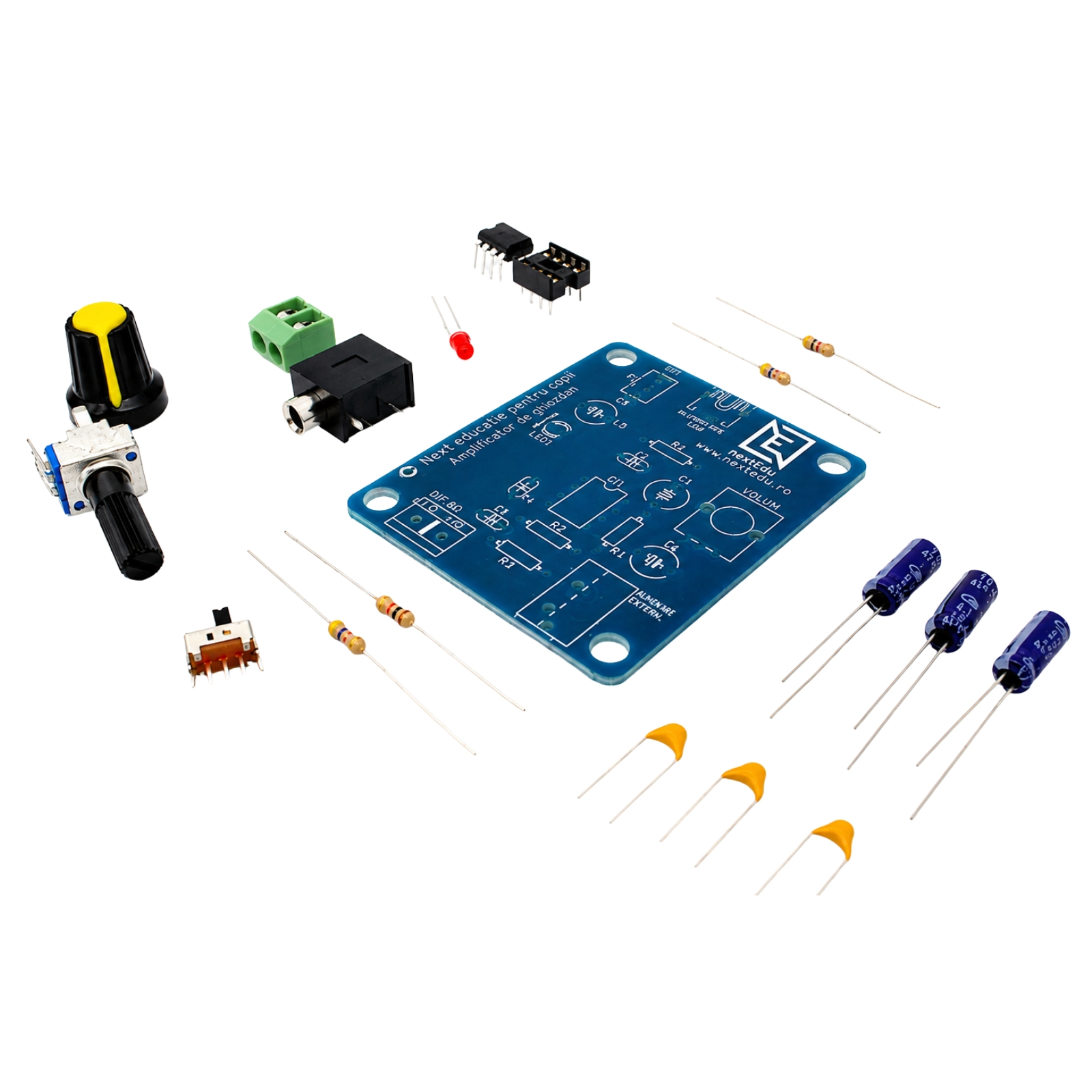

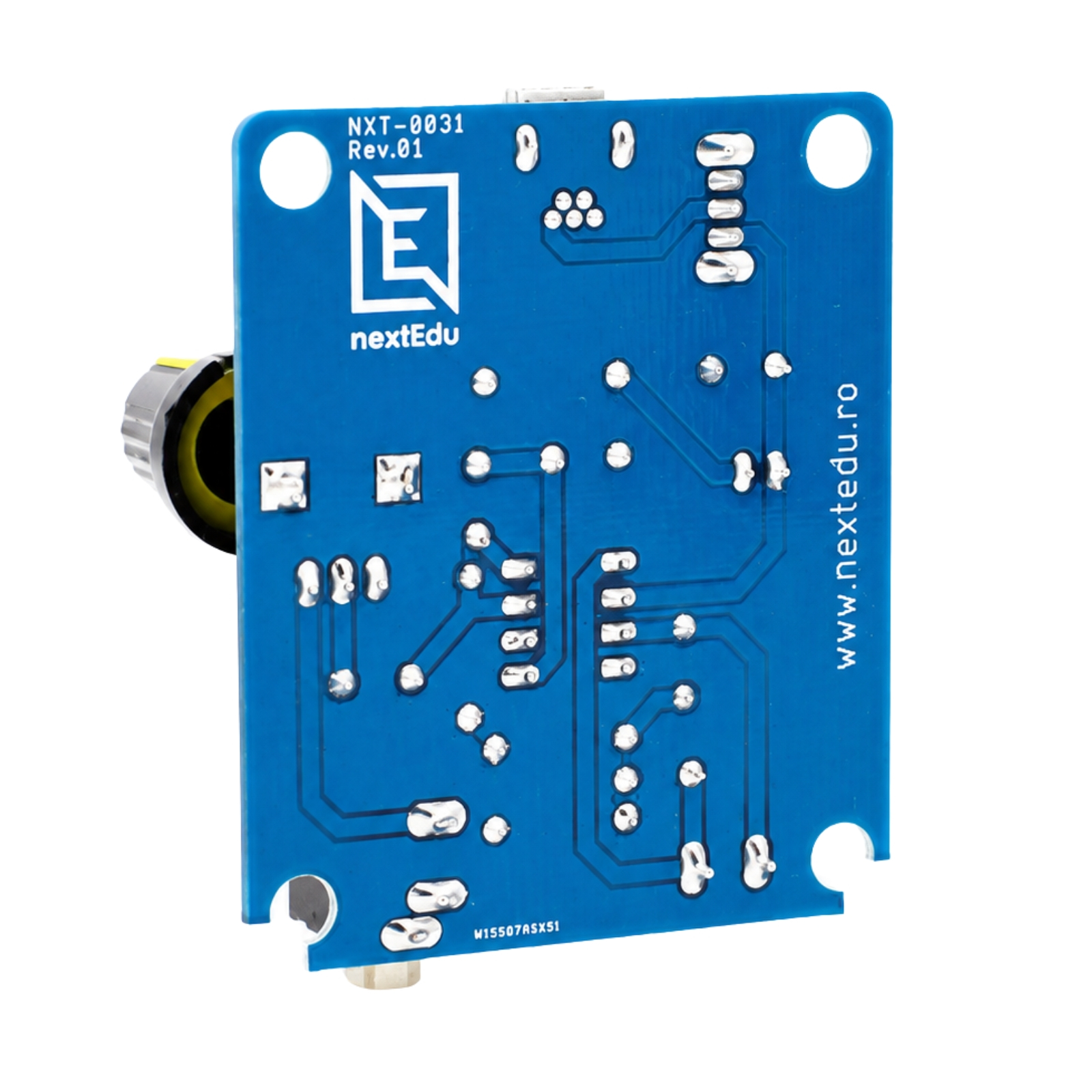

  Conținut pachet (KIT):

• 1 x cablaj imprimat
• 4 x rezistoare
• 3 x condensatoare electrolitice polarizate
• 3 x condensatoare nepolarizate
• 1 x soclu circuit integrat
• 1 x circuit integrat
• 1 x potențiometru pentru volum
• 1 x buton potențiometru
• 1 x conector mini-USB
• 1 x întrerupător ON/OFF
• 1 x mufă JACK-mamă 3.5mm
• 1 x soclu pentru fire difuzor 4Ω sau 8Ω
• 1 x LED roșu indicator 3mm
• 2 x fire difuzor
• 4 x piciorușe de plastic (tip piuliță)  + 4 x șuruburi de plastic
